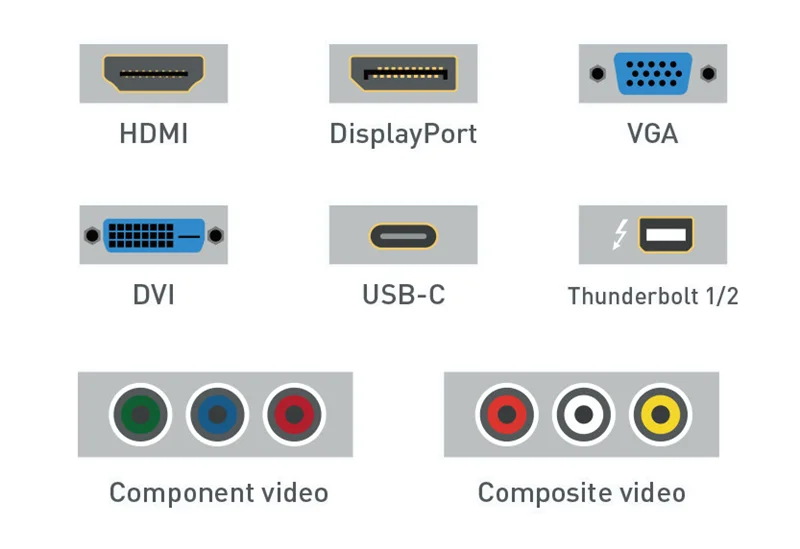

در دنیای امروز، از کامپیوترهای شخصی و لپتاپها گرفته تا تلویزیونهای هوشمند و کنسولهای بازی، همه به یک روش برای انتقال سیگنالهای تصویری از دستگاه منبع به نمایشگر نیاز دارند. این وظیفه حیاتی بر عهده کانکتورهای تصویر است. با این حال، با تنوع زیاد این پورتها، انتخاب گزینه مناسب میتواند گیجکننده باشد. در این مقاله، به معرفی، مقایسه و کاربردهای انواع کانکتورهای تصویر از جمله HDMI, DisplayPort, DVI, VGA و USB-C میپردازیم.
کانکتورهای آنالوگ قدیمی: AV و Component
قبل از ظهور کانکتورهای دیجیتال، دو کانکتور AV (Audio/Video) و Component به طور گستردهای برای انتقال سیگنالهای تصویری و صوتی آنالوگ استفاده میشدند.

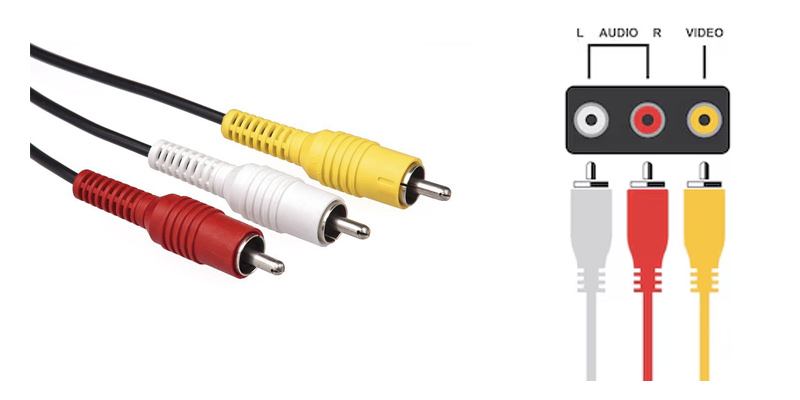

AV یا Composite Video
- مشخصات: این کانکتور که معمولاً به صورت یک کابل زرد رنگ (برای ویدیو) و دو کابل قرمز و سفید (برای صدای استریو) شناخته میشود، سیگنال ویدیویی را به صورت تک سیگنال ترکیبی (Composite) منتقل میکند.
- کیفیت: به دلیل ترکیب سیگنالهای رنگی در یک کابل، کیفیت تصویر آن پایین است و در رزولوشنهای بالا عملکرد ضعیفی دارد.
- کاربردها: عمدتاً در دستگاههای قدیمی مانند دستگاههای پخش VHS، کنسولهای بازی قدیمی (مانند Nintendo 64) و برخی تلویزیونهای CRT استفاده میشد.

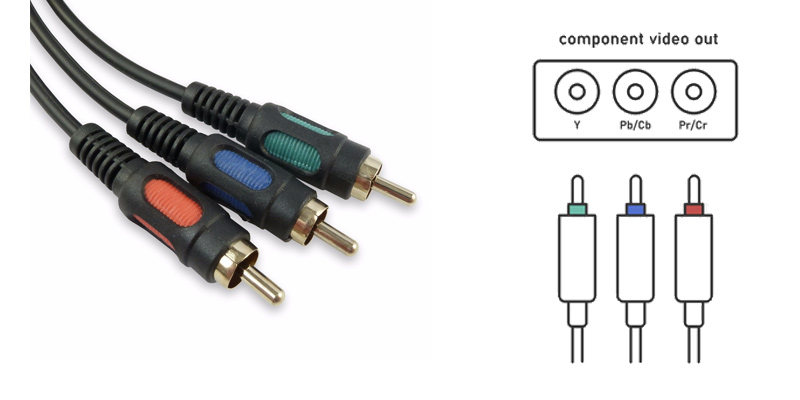

Component Video
- مشخصات: کانکتور Component یک پیشرفت نسبت به AV بود. این کانکتور از سه کابل مجزا با رنگهای سبز، آبی و قرمز (Y, Pb, Pr) برای انتقال سیگنالهای ویدیویی استفاده میکند. این جداسازی سیگنالهای رنگی باعث میشود که کیفیت تصویر به مراتب بهتر از AV باشد.
- کیفیت: Component Video قادر به انتقال سیگنالهای با کیفیت بالاتر، از جمله رزولوشنهای 480p و 720p بود.
- کاربردها: در دستگاههایی مانند DVD پلیرها، کنسولهای بازی نسل ششم (مانند PlayStation 2 و Xbox) و برخی تلویزیونهای قدیمیتر استفاده میشد. برای انتقال صدا نیز به کابلهای جداگانه (معمولاً قرمز و سفید) نیاز داشت.

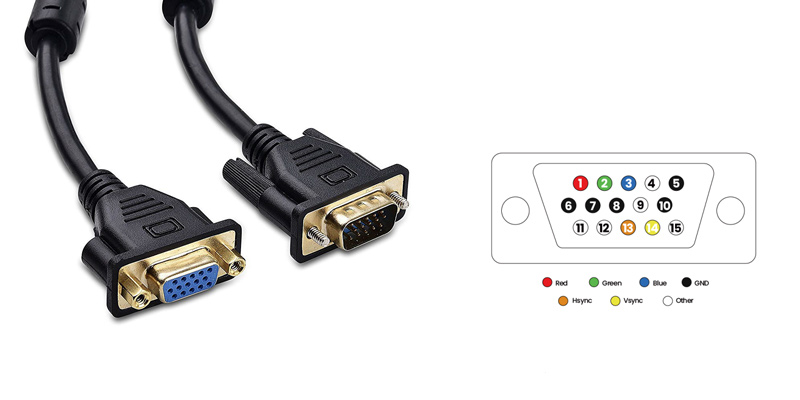

کانکتور آنالوگ: VGA
کانکتور VGA (Video Graphics Array) یکی از قدیمیترین و شناختهشدهترین کانکتورهای تصویر است که هنوز هم در برخی از دستگاههای قدیمیتر و پروژکتورها استفاده میشود.
مشخصات و کاربردها
- انتقال سیگنال: این کانکتور سیگنالهای آنالوگ را منتقل میکند. به همین دلیل، کیفیت تصویر آن نسبت به کانکتورهای دیجیتال پایینتر است و در رزولوشنهای بالا (مانند Full HD) ممکن است با افت کیفیت مواجه شوید.
- پورت و کابل: کابلهای VGA معمولاً ضخیم هستند و در انتهای خود یک کانکتور ۱۵ پین دارند که با پیچ محکم میشود.
- مزایا: سادگی و سازگاری با طیف گستردهای از دستگاههای قدیمی.
- معایب: عدم پشتیبانی از صدا، کیفیت تصویر پایین در رزولوشنهای بالا و حساسیت به نویز.
کانکتور دیجیتال: DVI
DVI (Digital Visual Interface) اولین کانکتور دیجیتال محبوب بود که برای جایگزینی VGA معرفی شد.

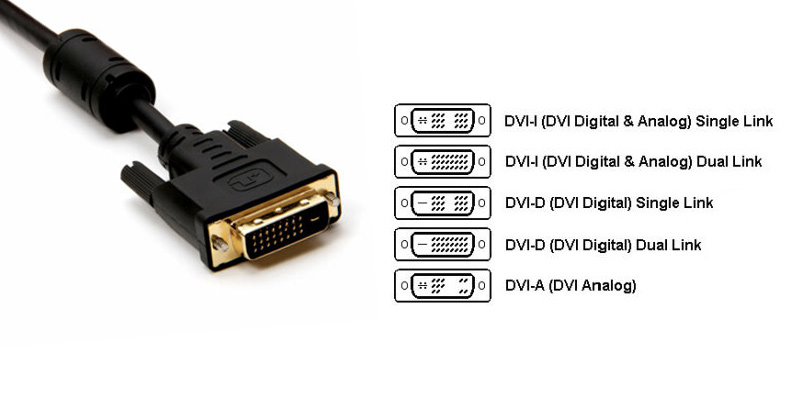

انواع و کاربردها
- DVI-I (Integrated): این نوع میتواند هم سیگنالهای دیجیتال و هم آنالوگ را منتقل کند و با آداپتور به پورت VGA متصل میشود.
- DVI-D (Digital Only): تنها سیگنالهای دیجیتال را منتقل میکند و بهترین کیفیت تصویر را ارائه میدهد.
- DVI-A (Analog Only): تنها سیگنالهای آنالوگ را منتقل میکند و کاربرد کمتری دارد.
- مزایا: کیفیت تصویر بهتر نسبت به VGA، پشتیبانی از رزولوشنهای بالا.
- معایب: عدم پشتیبانی از صدا، بزرگ و حجیم بودن کانکتور و عدم پشتیبانی از تمامی قابلیتهای پیشرفته مانند HDR.

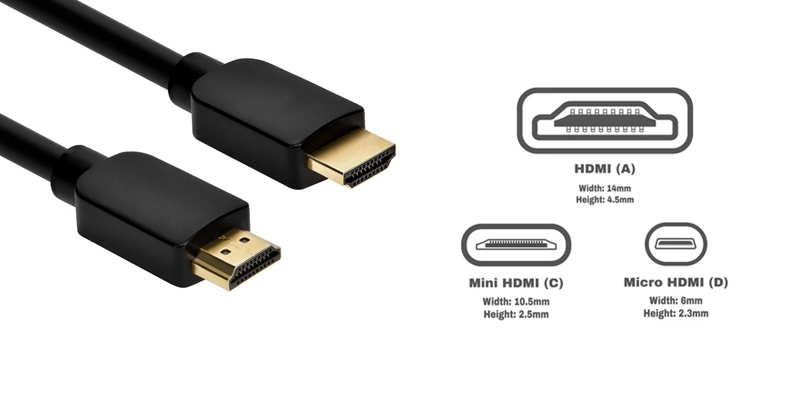

استاندارد مدرن: HDMI
HDMI (High-Definition Multimedia Interface) یکی از محبوبترین و پرکاربردترین کانکتورهای تصویر در دنیای امروز است.
مشخصات و نسخهها
- انتقال سیگنال: HDMI همزمان سیگنالهای دیجیتال تصویر و صدا را در یک کابل منتقل میکند. این ویژگی، آن را برای استفاده در تلویزیونها، کنسولهای بازی و دستگاههای سینمای خانگی ایدهآل کرده است.
- نسخهها:
- HDMI 1.4: پشتیبانی از رزولوشن 4K تا ۳۰ فریم بر ثانیه.
- HDMI 2.0: پشتیبانی از رزولوشن 4K تا ۶۰ فریم بر ثانیه و HDR.
- HDMI 2.1: پیشرفتهترین نسخه با پشتیبانی از رزولوشن 4K تا ۱۲۰ فریم بر ثانیه، 8K و قابلیتهای پیشرفته مانند VRR و ALLM.
- مزایا: پشتیبانی از صدا و تصویر همزمان، انواع رزولوشنهای بالا، پشتیبانی از HDR و قابلیتهای پیشرفته.
- معایب: در مقایسه با DisplayPort، پهنای باند کمتری دارد.

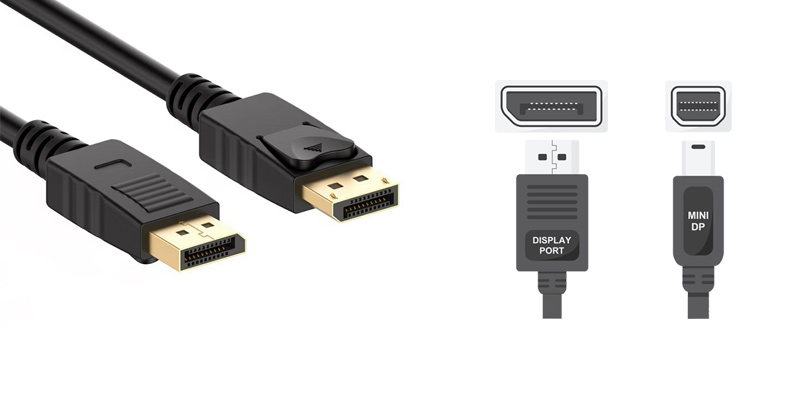

مناسب گیمینگ و حرفهای: DisplayPort
DisplayPort به عنوان رقیب اصلی HDMI، به ویژه در دنیای گیمینگ و کارهای حرفهای، جایگاه ویژهای دارد.
مشخصات و کاربردها
- انتقال سیگنال: مانند HDMI، سیگنالهای دیجیتال تصویر و صدا را منتقل میکند، اما با پهنای باند بالاتر. این ویژگی به DisplayPort امکان پشتیبانی از رزولوشنهای بالاتر، نرخ فریم بیشتر و چندین نمایشگر را میدهد.
- قابلیتها:
- پشتیبانی از Multi-Stream Transport (MST): این قابلیت به شما امکان میدهد تا چندین نمایشگر را با یک کابل DisplayPort به یک کارت گرافیک متصل کنید.
- قابلیتهای گیمینگ: DisplayPort برای مانیتورهای گیمینگ با نرخ رفرش بالا (مانند ۱۴۴Hz یا ۲۴۰Hz) و فناوریهایی مانند G-Sync و FreeSync بهترین انتخاب است.
- مزایا: پهنای باند بالا، پشتیبانی از چندین نمایشگر، قابلیتهای پیشرفته برای گیمینگ.
- معایب: کمتر بودن در دستگاههای مصرفی مانند تلویزیونها.

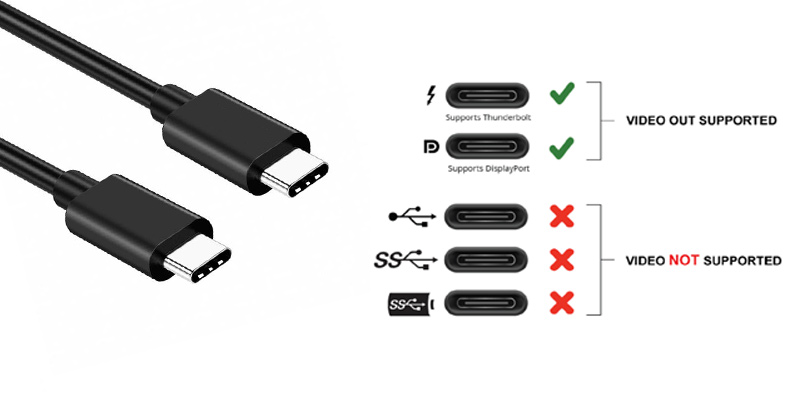

همهکاره مدرن: USB-C
USB-C (USB Type-C) یک کانکتور همهکاره است که دیگر فقط برای انتقال دادهها استفاده نمیشود و میتواند سیگنالهای تصویر را نیز منتقل کند.
قابلیتها و کاربردها
- حالت جایگزین (Alternate Mode): USB-C با استفاده از این قابلیت میتواند سیگنالهای DisplayPort و حتی HDMI را منتقل کند. به همین دلیل، بسیاری از لپتاپهای مدرن از این پورت برای خروجی تصویر استفاده میکنند.
- قابلیت شارژ: یکی از مزایای اصلی USB-C، امکان انتقال تصویر و همزمان شارژ دستگاه است. این ویژگی آن را برای داکینگ استیشنها و لپتاپهای مدرن بسیار کارآمد کرده است.
- مزایا: همهکاره بودن، پشتیبانی از تصویر، صدا و شارژ در یک پورت، ابعاد کوچک.
- معایب: نیاز به کابل و پورت با پشتیبانی از قابلیت انتقال تصویر و عدم سازگاری با تمامی نسخههای USB-C.
همهکاره با سرعت فوقالعاده: Thunderbolt
Thunderbolt یک رابط سختافزاری است که توسط اینتل و اپل توسعه داده شده و از نظر فیزیکی، از کانکتور USB-C استفاده میکند. با این حال، تاندربولت تنها یک پورت USB-C ساده نیست، بلکه یک فناوری بسیار پیشرفته و سریعتر است.
ویژگیها و کاربردها
- سرعت انتقال داده: بزرگترین مزیت Thunderbolt، سرعت بینظیر آن است. نسخههای جدیدتر مانند Thunderbolt 4 میتوانند دادهها را با سرعت ۴۰ گیگابیت بر ثانیه منتقل کنند که چندین برابر سریعتر از USB-C معمولی است. این سرعت بالا آن را برای انتقال فایلهای بزرگ ویدیویی، پشتیبانگیری از سیستم و اتصال کارتهای گرافیک خارجی (eGPU) ایدهآل میکند.
- انتقال تصویر: Thunderbolt میتواند سیگنالهای تصویر را با کیفیت بالا (تا دو نمایشگر 4K یا یک نمایشگر 8K) منتقل کند. این قابلیت آن را به یک گزینه عالی برای متخصصان و طراحان گرافیک تبدیل میکند.
- شارژ و داکینگ: همانند USB-C، از قابلیت شارژ دستگاهها پشتیبانی میکند و با یک کابل میتواند چندین کار را همزمان انجام دهد.
- مزایا: سرعت بسیار بالا، انتقال همزمان داده، تصویر و برق، سازگاری با USB-C.
- معایب: قیمت بالاتر کابلها و دستگاههای جانبی، و عدم وجود در تمامی دستگاهها.
کانکتورهای تخصصی و حرفهای: SDI و HDBaseT
این کانکتورها بیشتر در محیطهای حرفهای مانند استودیوهای تلویزیونی، تولیدات ویدیویی و سیستمهای نصب ثابت مورد استفاده قرار میگیرند.

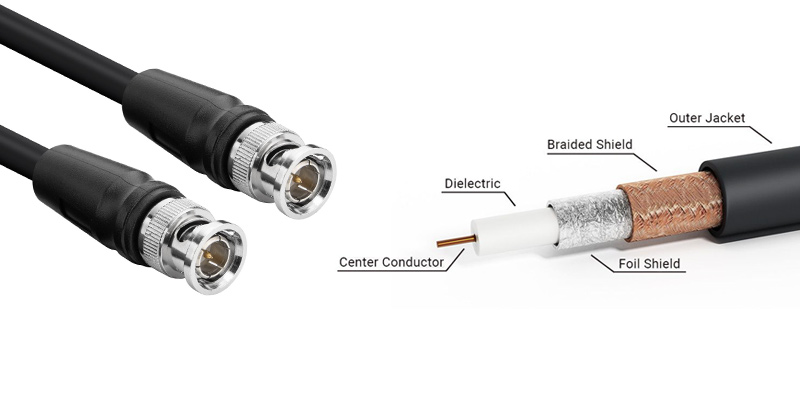

SDI (Serial Digital Interface)
- مشخصات و کاربردها: SDI یک استاندارد برای انتقال ویدیوهای دیجیتال فشردهنشده است که به دلیل قابلیت اطمینان بالا و برد طولانی (تا صدها متر) در صنعت پخش (Broadcast) و تولید محتوای ویدیویی حرفهای بسیار محبوب است. این کانکتور از کابلهای کواکسیال ۷۵ اهم با کانکتورهای BNC استفاده میکند که به صورت قفلی متصل میشوند و از قطع شدن ناگهانی جلوگیری میکنند.
- مزایا: انتقال بدون فشردهسازی و تأخیر، برد طولانی، و اتصال پایدار.
- معایب: عدم پشتیبانی از صدا (در نسخههای اولیه) و عدم کاربرد در مصارف خانگی.

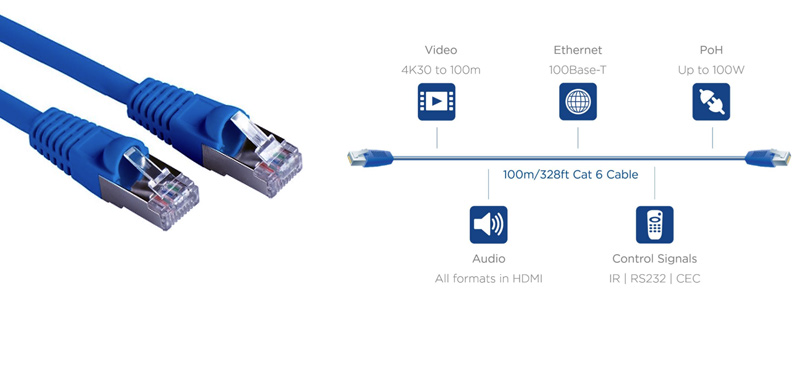

HDBaseT
- مشخصات و کاربردها: HDBaseT یک فناوری نوین است که به منظور انتقال چندین سیگنال مختلف (تصویر، صدا، اترنت، کنترل و برق) از طریق یک کابل شبکه استاندارد (Cat6 یا بالاتر) تا فاصله ۱۰۰ متری طراحی شده است. این فناوری به خصوص در پروژکتورهای حرفهای، سیستمهای کنفرانس و نصبهای ثابت که نیاز به کابلکشی طولانی و کاهش شلوغی کابل دارند، بسیار کاربردی است.
- مزایا: انتقال همزمان چند سیگنال، کاهش کابلکشی، برد طولانی و امکان تغذیه دستگاهها.
- معایب: نیاز به دستگاههای فرستنده و گیرنده سازگار با این فناوری.

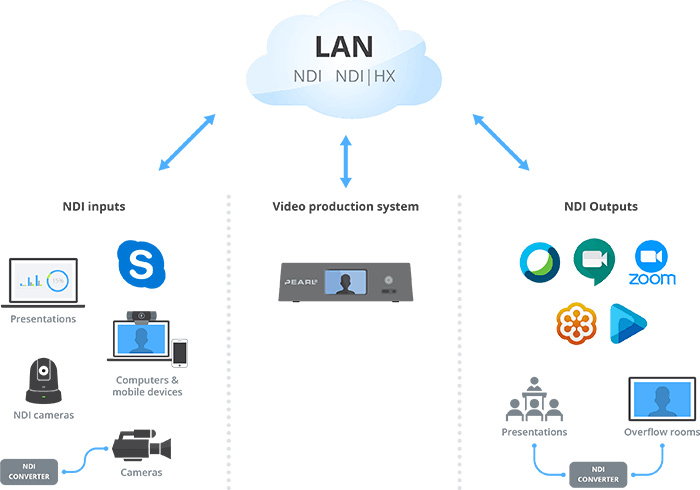

آینده انتقال تصویر: NDI (بر بستر شبکه)
در حالی که کانکتورهای فیزیکی مانند HDMI و DisplayPort برای اتصال مستقیم دستگاهها عالی هستند، فناوری NDI (Network Device Interface) یک رویکرد کاملاً جدید برای انتقال ویدیو معرفی کرده است.
NDI چیست؟

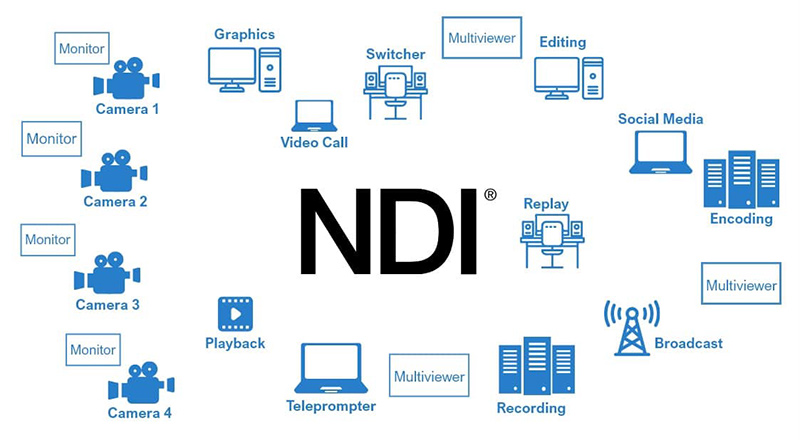

NDI یک پروتکل انتقال تصویر است که به دستگاههای مختلف اجازه میدهد تا سیگنالهای ویدیویی با کیفیت بالا و تأخیر کم را از طریق یک شبکه کامپیوتری استاندارد (Ethernet) ارسال و دریافت کنند. به عبارت دیگر، NDI نیاز به کابلکشیهای سنگین و گرانقیمت SDI را از بین میبرد و با استفاده از زیرساختهای شبکه موجود، فرآیند تولید محتوا را بسیار سادهتر و انعطافپذیرتر میکند.

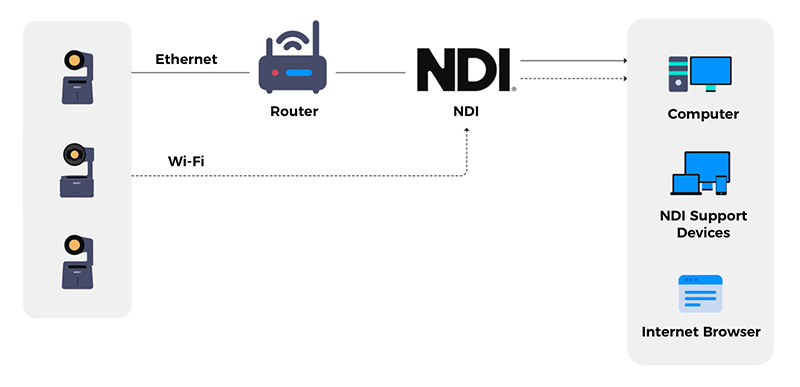

- عملکرد: به جای اتصال دوربین به میکسر با کابل HDMI یا SDI، با استفاده از NDI میتوانید تصویر دوربین را از طریق یک کابل شبکه به هر دستگاه دیگری (مانند کامپیوتر یا میکسر) که در همان شبکه قرار دارد، منتقل کنید.
- مزایا:
- انعطافپذیری: امکان اتصال تعداد زیادی دستگاه به یکدیگر بدون محدودیت کابلکشی فیزیکی.
- سادگی: استفاده از کابلها و زیرساختهای شبکه موجود.
- کیفیت بالا: پشتیبانی از رزولوشنهای 4K و بالاتر با تأخیر بسیار کم.
- کاربردها: تولیدات زنده تلویزیونی، استودیوهای مجازی، استریمینگ آنلاین و ویدیو کنفرانس.
نتیجهگیری: انتخاب مناسب برای شما
کانکتور | نوع سیگنال | انتقال صدا | پشتیبانی از 4K | برد طولانی | سرعت بالا | کاربردهای اصلی |
---|---|---|---|---|---|---|
AV | آنالوگ | ✅ | ❌ | ❌ | - | کنسولهای قدیمی |
Component | آنالوگ | ❌ | ❌ | ❌ | - | DVD پلیر |
VGA | آنالوگ | ❌ | ❌ | ❌ | - | دستگاههای قدیمی |
DVI | آنالوگ و دیجیتال | ❌ | ✅ (تا حدی) | ❌ | - | مانیتورهای قدیمیتر |
HDMI | دیجیتال | ✅ | ✅ | ❌ | - | تلویزیون، کنسول |
DisplayPort | دیجیتال | ✅ | ✅ | ✅ | - | گیمینگ و حرفهای |
USB-C | دیجیتال | ✅ | ✅ | ✅ | تا ۲۰ گیگابایت | لپتاپ، داکینگ |
Thunderbolt | دیجیتال | ✅ | ✅ | ✅ | تا ۴۰ گیگابایت | ورکاستیشن، eGPU |
SDI | دیجیتال | ✅ | ✅ | ✅ | - | استودیو، پخش زنده |
HDBaseT | دیجیتال | ✅ | ✅ | ✅ | - | پروژکتور، کنفرانس |
NDI | دیجیتال | ✅ | ✅ | ✅ | - | تولیدات زنده |
انتخاب کانکتور مناسب کاملاً به نیاز و کاربرد شما بستگی دارد. با توجه به تمام کانکتورهایی که بررسی کردیم، میتوانیم یک راهنمای انتخاب ساده ارائه دهیم:
- مصارف خانگی (تلویزیون، کنسول بازی): HDMI به دلیل پشتیبانی از صدا و تصویر همزمان و سازگاری گسترده، همچنان بهترین انتخاب است.
- گیمینگ و کارهای حرفهای: DisplayPort و Thunderbolt با سرعت و قابلیتهای پیشرفته برای کامپیوترهای شخصی و ورکاستیشنها ایدهآل هستند.
- راهحلهای مدرن و چندمنظوره: USB-C و Thunderbolt با قابلیت انتقال تصویر، صدا، داده و شارژ در یک پورت، یک راهحل کارآمد و همهکاره برای لپتاپهای مدرن محسوب میشوند.
- محیطهای حرفهای و پخش زنده: SDI به دلیل برد طولانی و اطمینان بالا برای استودیوهای تلویزیونی مناسب است. HDBaseT نیز برای نصبهای ثابت و پروژکتورها با نیاز به کابلکشی طولانی کارآمد است. NDI نیز به عنوان یک راهحل بر بستر شبکه، انعطافپذیری بالایی را برای تولیدات زنده فراهم میکند.
- تولید محتوا بر بستر شبکه: NDI به عنوان یک فناوری انقلابی، با حذف محدودیتهای کابلکشی فیزیکی، انعطافپذیری بالایی را برای تولیدات زنده و استریمینگ فراهم میکند.
- دستگاههای قدیمی: اگر با دستگاههای بسیار قدیمی کار میکنید، ممکن است همچنان به کانکتورهای VGA, DVI, AV یا Component نیاز داشته باشید، اما در دستگاههای جدید جایگزین شدهاند.
